MiniSAS HD 線材

專為 SAS 3.0/4.0 規範設計，具備 100Ω 標準阻抗，支援 SFF-8643 與 SFF-8087 連接介面。這款線材是伺服器、RAID 陣列及儲存擴充櫃的理想選擇。


MiniSAS HD 線材｜SAS 3.0 / 4.0 高速儲存背板專用連接方案

3A PLUS 提供 MiniSAS HD（高密度）線材解決方案，專為 SAS 3.0 與 SAS 4.0 高速儲存環境設計。具備 100 Ω 特性阻抗，適用於內部 MiniSAS 8643 / 8087 連接，特別適合應用於伺服器背板、RAID 陣列與儲存機櫃。可提供多通道（multi-lane）與分岔（fan-out）結構，包括 SATA、SAS 及 Sideband（側頻）組合版本。


主要規格

  • 訊號標準：SAS 3.0 / SAS 4.0
  • 特性阻抗：100 Ω ±10%
  • 接頭類型：
    • MiniSAS：26M / 36M / 50M
    • SAS 母座：SAS26F / SAS32F / SAS36F / SAS50F
    • SATA：7F

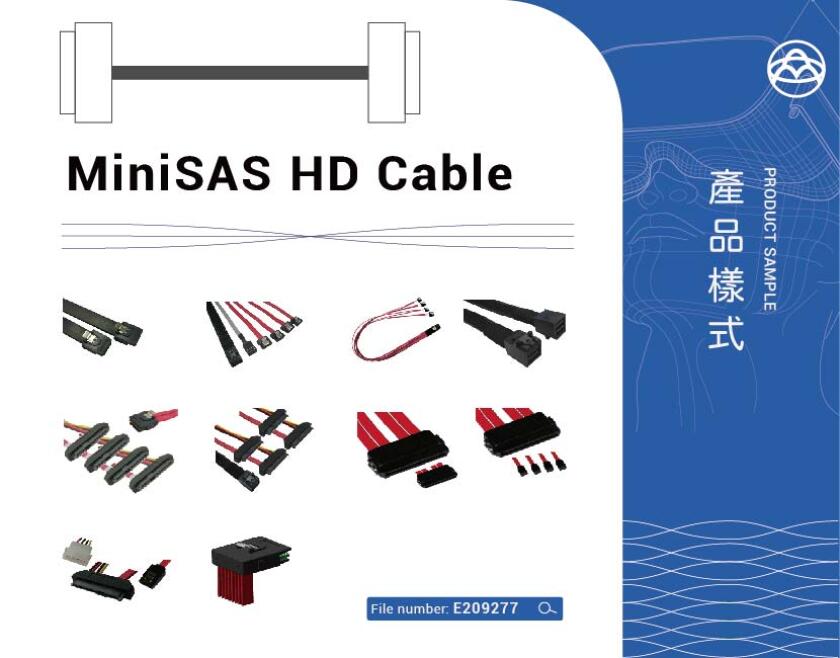

  • 線材類型：
    • 主機端至裝置端
    • 多 SATA 分岔（Fan-out）
    • 含側頻（Sideband）
    • 驅動延伸線
  • 線長範圍：48 cm 至 100 cm（可客製）

應用場景

  • 儲存控制器與 HDD/SSD 陣列之間的內部配線
  • 伺服器 RAID 背板系統
  • 資料中心中 SAS 高速連接佈線
  • SAS 控制器多通道 SATA 分岔應用
  • 工業電腦（IPC）與高密度儲存伺服器配線
